Corner Rounding

CALayer에서 기본적으로 UI를 원으로 또는 모퉁이를 둥글게 만들 때 주로 cornerRadius 을 사용합니다.

하지만, CALayer의 cornerRadius를 사용하면 스크롤하는 동안 모든 프레임에서 Clipping 을 수행하기 때문에 오프 스크린 랜더링이 트리거가 되기 때문에 비용이 커서 오버헤드나 프레임 드랍과 같은 현상이 발생하기도 합니다.

구형 디바이스 (iPhone 4, 4S, 5/5C) 와 같은 기종에서는 성능이 크게 저하되지만 상위 디바이스의 경우 위의 문제점들에 대한 헤드룸이 줄어들어 영향을 직접적으로 볼 수 없을 뿐더러 프레임 드롭은 거의 발생하진 않습니다.

CornerRoundingType 과 종류

Texture는 CornerRounding 에 대해서 좀 더 효율적인 방식을 고려해서 3가지 cornerRoundingType 을 제시합니다.

  • defaultSlowCALayer (ASCornerRoundningTypeDefaultSlowCALayer)

  • precomposited (ASCornerRoundingTypePrecomposited)

  • clipping (ASCornerRoundingTypeClipping)

기본값은 defaultSlowCALayer 를 사용합니다.

DefaultSlowCALayer

기본적인 CALayer에서 제공하는 cornerRounding 을 사용하여 처리합니다. (cornerRoundingType의 default 값입니다. )

let photoImageNode = ASImageNode()
photoImageNode.cornerRoundingType = .defaultSlowCALayer
photoImageNode.cornerRadius = 20.0

Precomposited

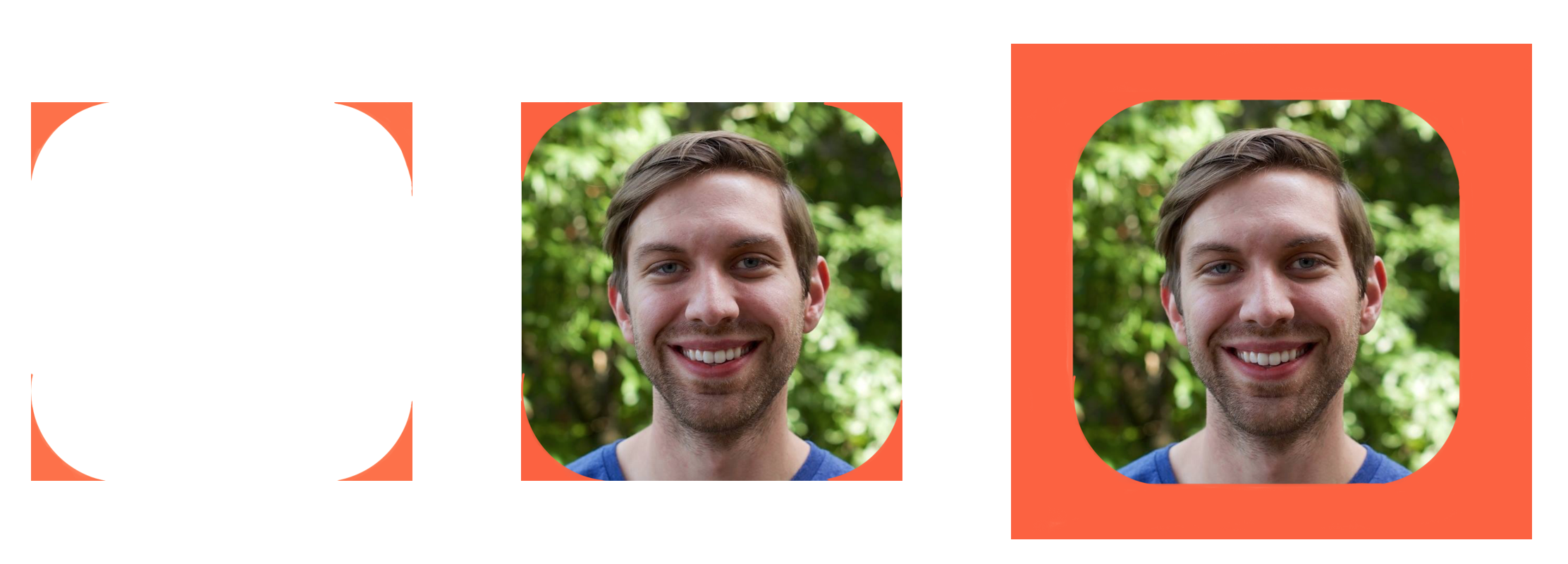

사전혼합된 CornerRounding 기법으로, 모서리가 이미지의 일부가 되어 하나의 단일 CALayer로 혼합됩니다.

사전 합성 된 불투명한 모서리를 사용하는 것이 좋으며, 만약 모서리가 둥근 이미지의 Position이 유동적이라면 배경은 투명도가 없는 단색인 것이 좋습니다.

사전에 합성된 불투명한 모서리가 없는 경우에는 다른 대안으로 사전 합성 된 투명도가 있는 모서리가 있는 Bézier Path 를 사용하는 방법입니다. 이 방법은 앞서 말한 사전 합성된 불투명 모서리 사용하는거에 비해 유연성은 높지만 알파 블랜딩 하는데 비용이 추가되며 메모리 영향이 약 25% 증가합니다.

제한사항:

  • 모서리는 반드시 하나의 Node에만 닿고 이 외의 어떠한 SubNode 와 교차해서는 안됩니다.

  • 레스터 사용은 권장하지 않습니다. (shouldRasterizeDescendants),

주의 해야할 점은 CALayer의 shouldRasterize는 Texture Node의 shouldRasterizeDescendents 과는 관련 없습니다. shouldRasterizeDescendents 옵션을 사용할 경의 하위 노드에 대해서 레이어가 만들어지지 않습니다.

let photoImageNode = ASImageNode()
photoImageNode.cornerRoundingType = .precomposited
photoImageNode.cornerRadius = 20.0

Clipping

Corner값에 대해서 반올림이 필요한 부분에 대해서 각 4개의 모서리 영역에 불투명한 모서리를 배치하는 방식입니다.

이 방법은 유연하고 좋은 성능을 제공해줍니다. 단, 각 모서리에 배치된 불투명한 모서리에 대해서만 약간의 CPU 오버헤드가 있을 수는 있습니다.

  • 모서리가 하나 이상의 Node에 닿거나 SubNode와 교차하는 상황에서도 모서리가 둥글게 됩니다.

  • 배경사진 위에서 고정된 둥근 모서리를 적용할 때 유용합니다.

let photoImageNode = ASImageNode()
photoImageNode.cornerRoundingType = .clipping
photoImageNode.backgroundColor = UIColor.white
photoImageNode.cornerRadius = 20.0

CornerRoundingType 사용 결정 흐름도

Corner Rounding할 때 전략을 세울 때 고려해야하는 사항은 다음과 같습니다.

  1. 모퉁이 밑으로 움직임이 있는가? (주황색영역)

  2. 모퉁이 구석을 통과하는 움직임이 있는가? (파란색영역)

  3. 네 모서리가 같은 대상의 Node를 대상으로 하며 다른 Node가 모서리에 겹쳐지지 않는가?

1. 모퉁이 밑으로 움직임이 있는가?

모퉁이 밑으로의 움직임이란 둥근 모서리를 가진 UI가 뒤에 있는 UI 위로 움직이면 뒤에 있는 UI가 모서리 아래로 이동합니다. 즉, 파란색 영역을 통과함을 의미합니다.

2. 모퉁이 구석을 통과하는 움직임이 있는가?

모퉁이 구석을 통과하는 움직임이란 둥근 모서리가 있는 스크롤 뷰 위에서 사진 확대 및 축소 행위를 하였을 때 사진이 스크롤 뷰의 모퉁이로 이동하는 행위를 예로 들 수가 있습니다. 즉 사진이 주황색 영역을 통과한다는 의미입니다.

3. 네 모서리가 같은 대상의 Node를 대상으로 하며 다른 Node가 모서리에 겹쳐지지 않는가?

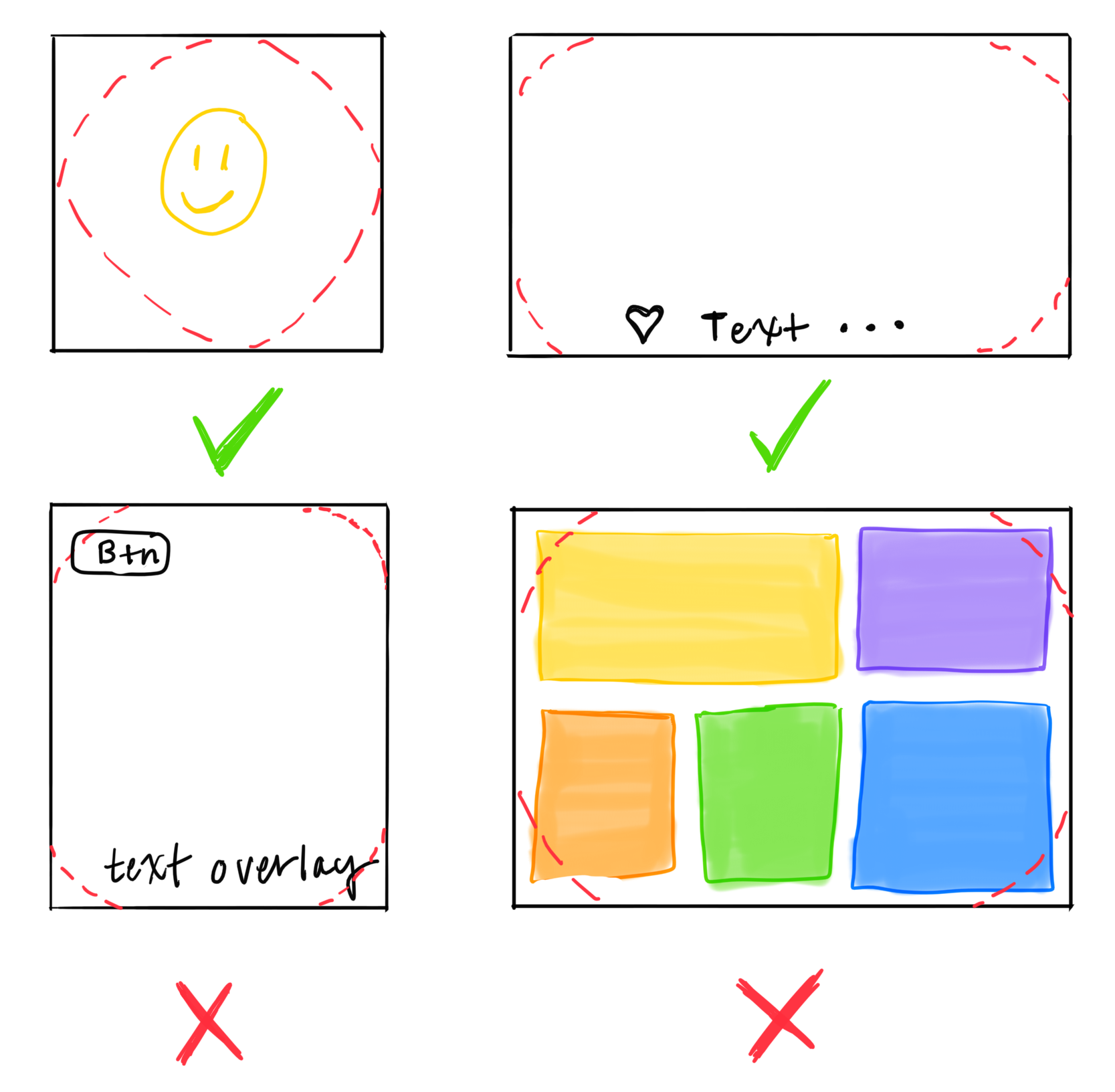

아주 쉽게 위의 그림으로 설명할 수 있습니다. 1, 2사분면의 UI는 겹쳐지는 UI가 없지만, 3, 4 사분면은 겹쳐지는 UI가 있는 걸을 확인 하 실수가 있습니다.

따라서 위의 3가지 조건을 판단하여 아래의 흐름도를 따라서 좋은 결정을 하실수가 있습니다.
